Návod na domácí výrobu DualBand antény typu Dipól

Chytám vlny krátký i dlouhý, chytám signál rád

Rok se s rokem sešel a já se rozhodl napsat Ježíškovi o novou stanici na Sdílené kmitočty. Jsou to frekvence, které může používat každý bez licence i s licencí. Primárně se jedná o pásmo 172MHz a 448MHz (nově i 442MHz) přesné frekvence naleznete zde: https://ludek-brno.webnode.cz/povolene-kmitocty-vhf-uhf/

Základem pro stavbu byl návod od Petra Sokolnice. Za jeho pomoc i následně sladění moc děkuji. 🙂

Co budete potřebovat:

2m hlinikové trubky o průměru 10mm (eloxované za cca 32kč/m v hornbachu)

cca 50cm hlinikového profilu hranatého 20x20mm (taktéž např hornbach)

1ks anténní třmen (např Intersat.cz)

Feritové pouzdro na kabel 6mm (GES electronics)

Vámi zvolená metráž finálního kabelu H-155 já zvolil 15m (např i4wifi.cz)

Vodařskou trubku 50mm (odpadní)

Tavící lepidlo s pistolí

Ideálně smršťovací bužírky s lepidlem ruzného průměru cca 60mm + 20mm + 10mm (také Hornbach)

Držák děleného prvku (v hornbachu hledejte spojku na hranaté profily 20×20)

Stahovací pásky UV odolné (hornbach třeba) délka 300mm

Postup:

  1. Zakrátíme trubky: a) 26,7cm b) z druhé trubky uděláme dva kusy trubek 38cm
  2. Dva kusy trubek 38cm spojime plastovou spojkou hranatou (nasadíme dovnitř) a to tak, aby z kazdé strany jsme tuto trubku zasunuli vždy tak, aby mezi oběma trubkama zůstala mezera 2cm (znázorňuje plastový čtverec – součástí spojky)
  3. Následně navrtáme dírky na šroubky skrze tuto spojku a trubky (samořezné šroubky ideálně s korunkovou podložkou)

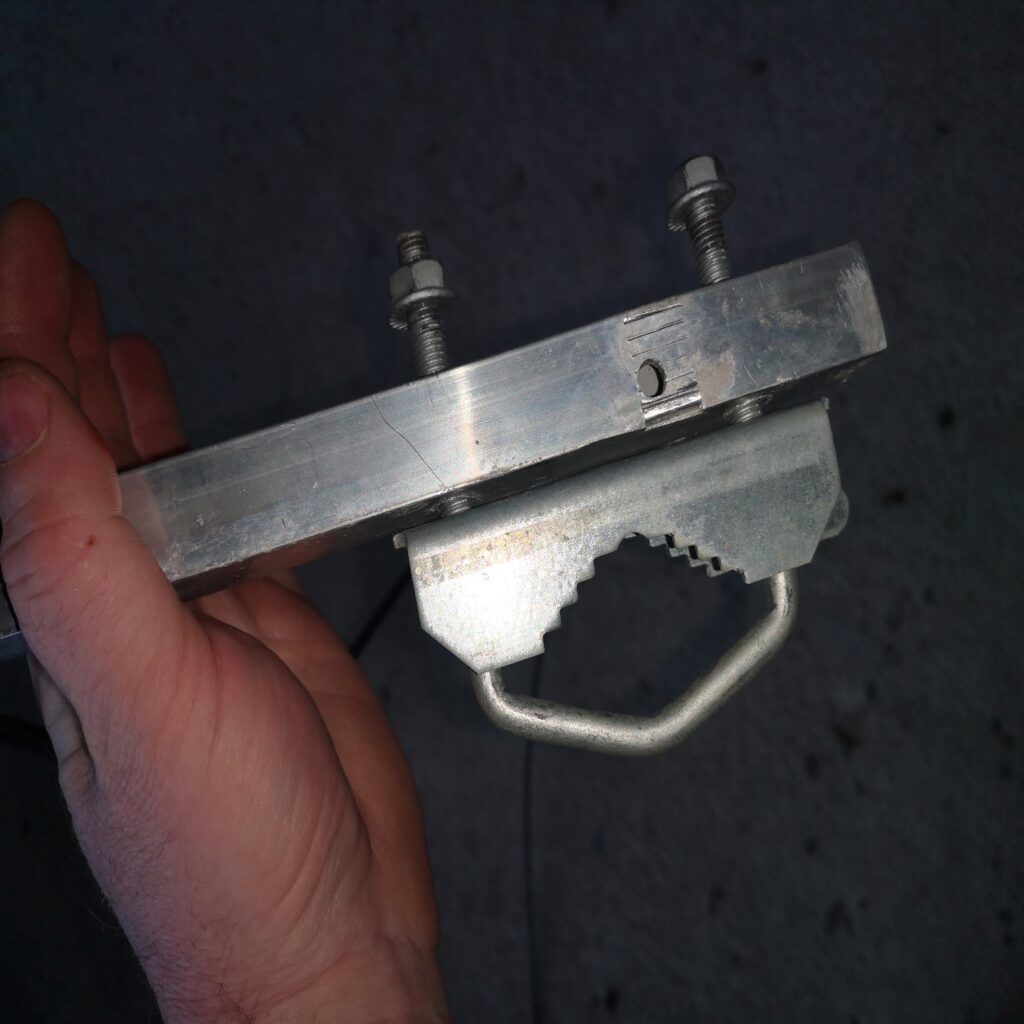

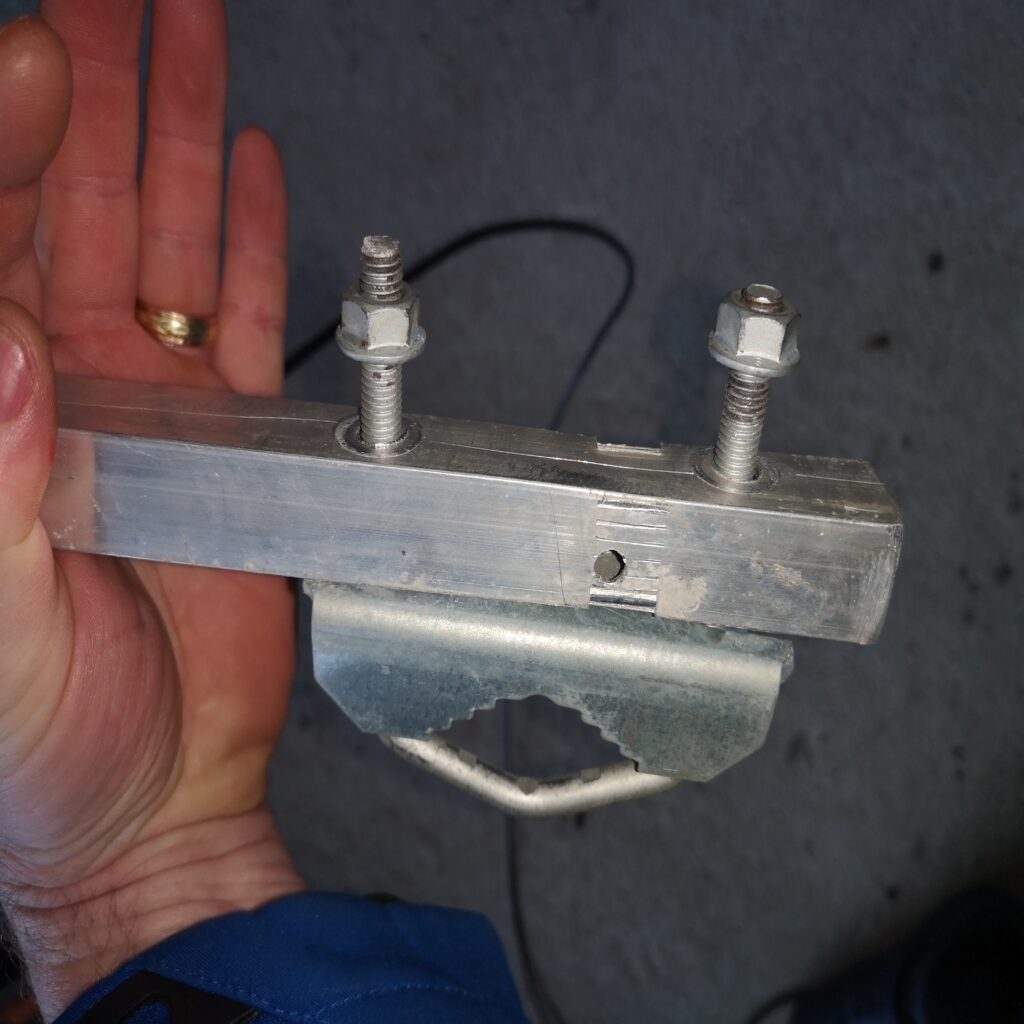

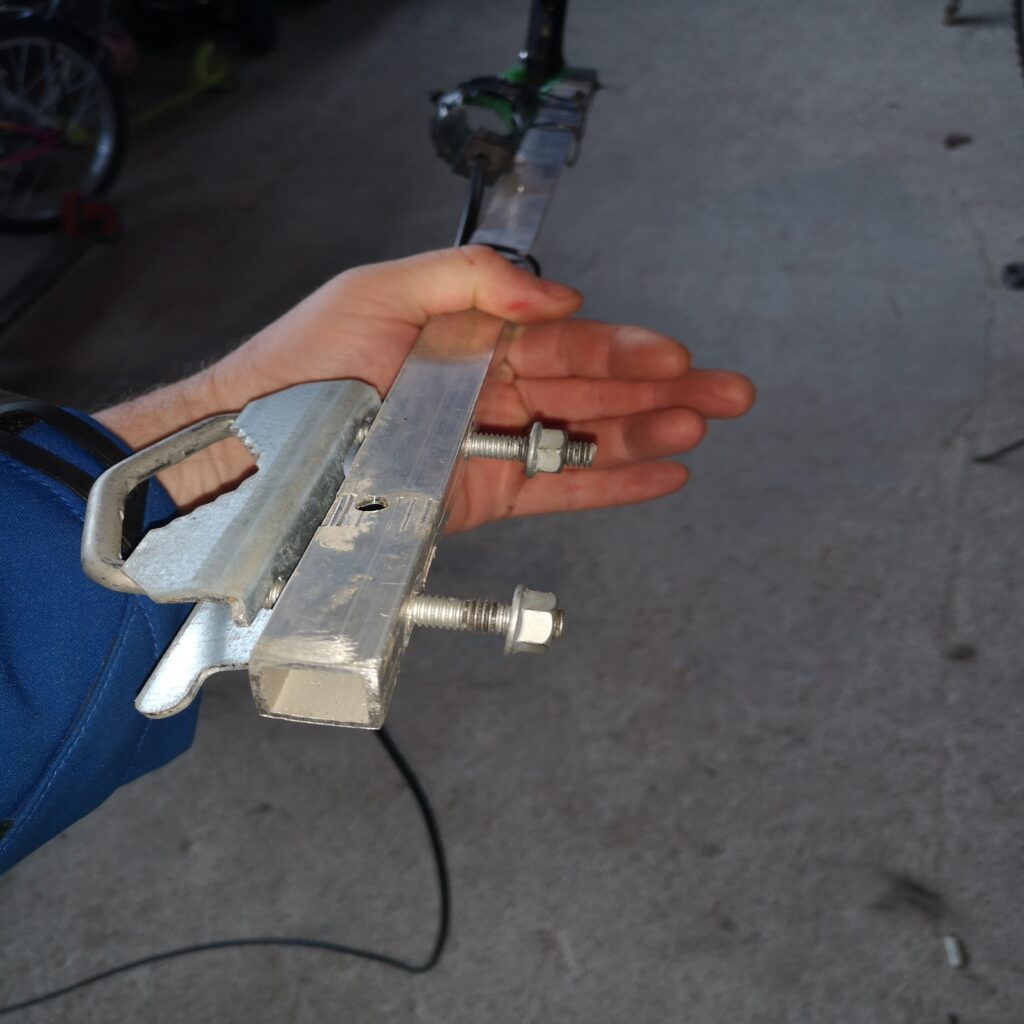

  4. Upravíme hranol 20x20mm tak abych na jeho konci jsme vyvrtali díry pro anténní třmen a tento třmen následně osadíme
  5. Upevníme kratší prvek – trubku 10mm x 26,7cm na opačný konec hranolu jedním vrutem uprostřed – dodržujte správný střed. Upevníme s například maticí aby byl tento prvek ve výsledku stejně vysoko od hranolu, jako dělený prvkem následující
  6. Upevníme dělenný prvek 80cm středem na tento hranol ve vzdálenosti 20mm od prvního prvku

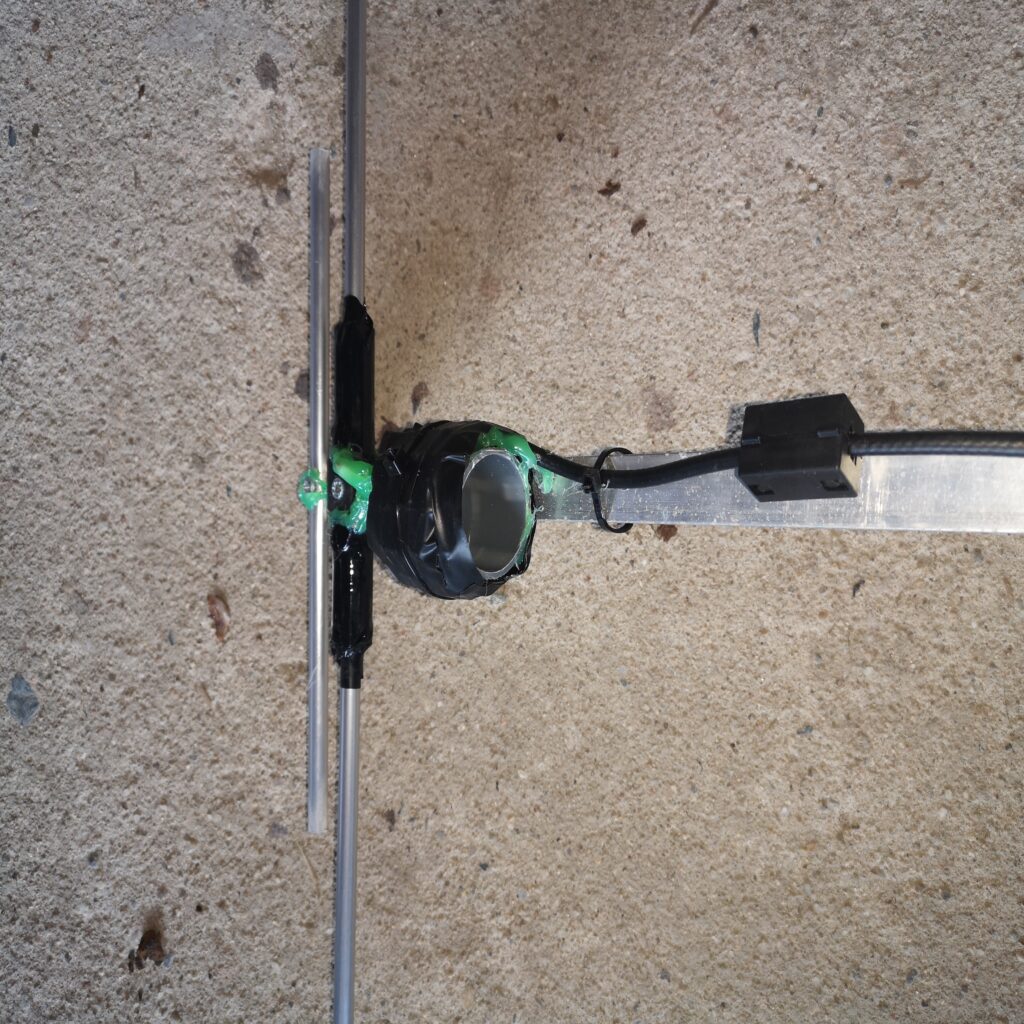

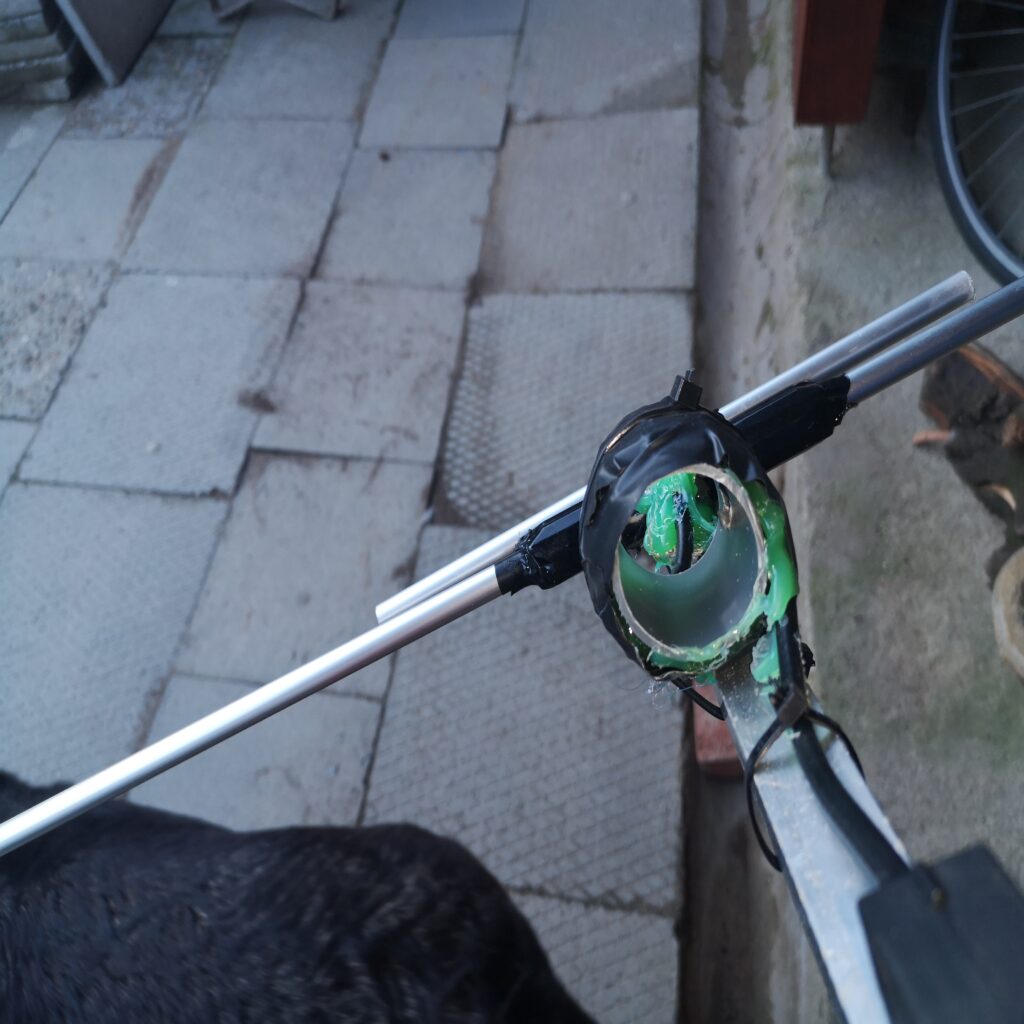

  7. Kabel přívodní upravíme tak, že na jeden konec namotáme 50mm trubku (zkrácenou na cca 10cm) přívodní kabel a to tak, aby se nám tam vytvořilo 5 závitů, zajistíme tavícím lepidlem
  8. Na kabel vedoucí ze smyčky směrem ke stanici osadíme s odstupem cca 20cm feritové pouzdro (filtr)
  9. Následně kabel odizolujeme na konci vedoucí od smyčky k prvkům a připojíme, druhou stranu kabelu osadíme potřebným konektorem, který následně bude připojen přímo do stanice

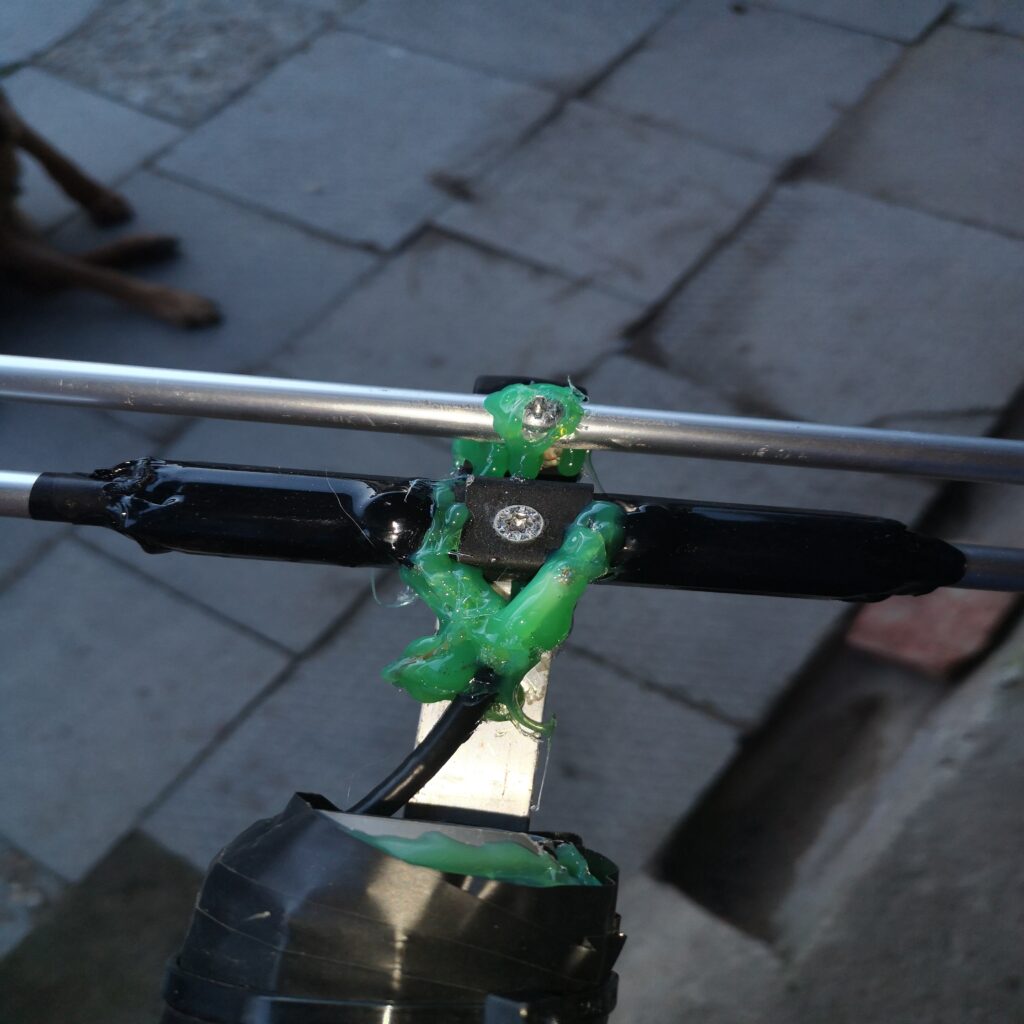

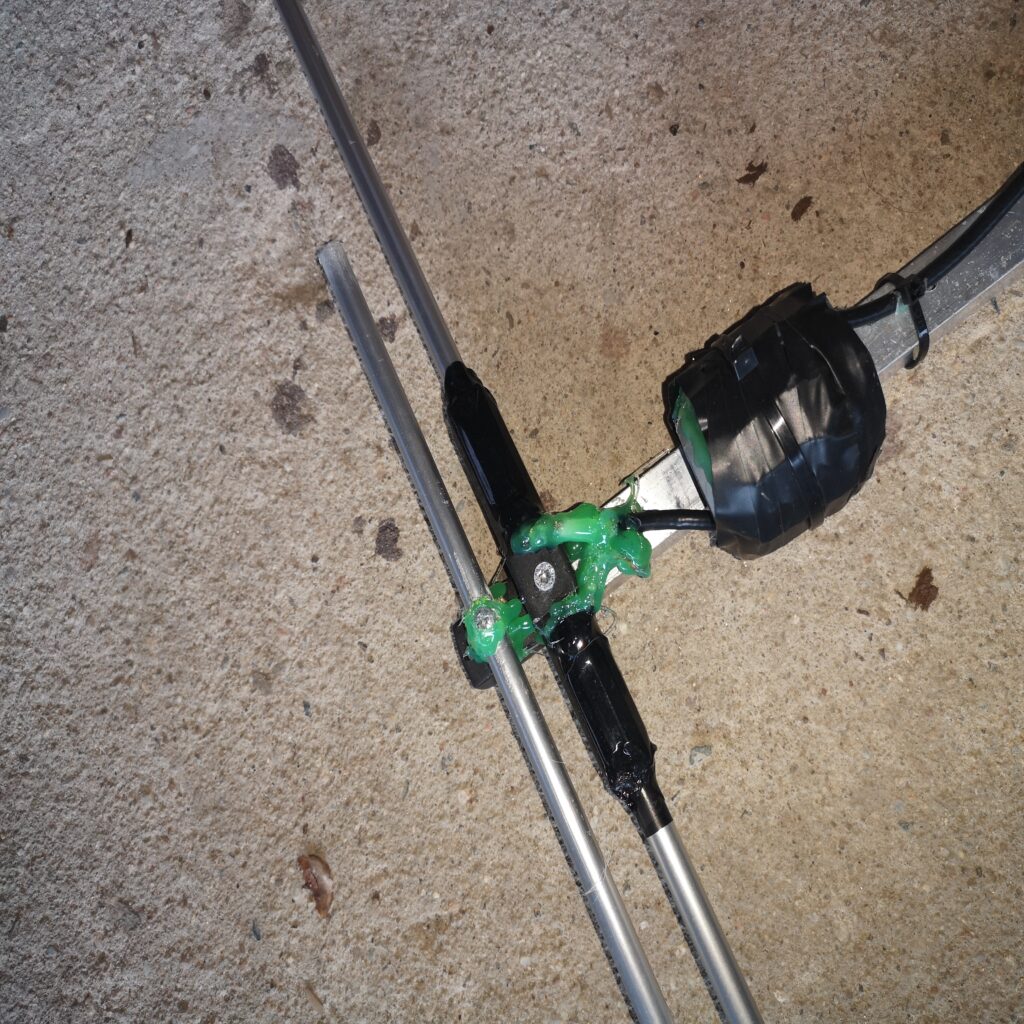

  10. Vše co budeme chtít zafoukáme do smršťovacích bužírek, viz foto

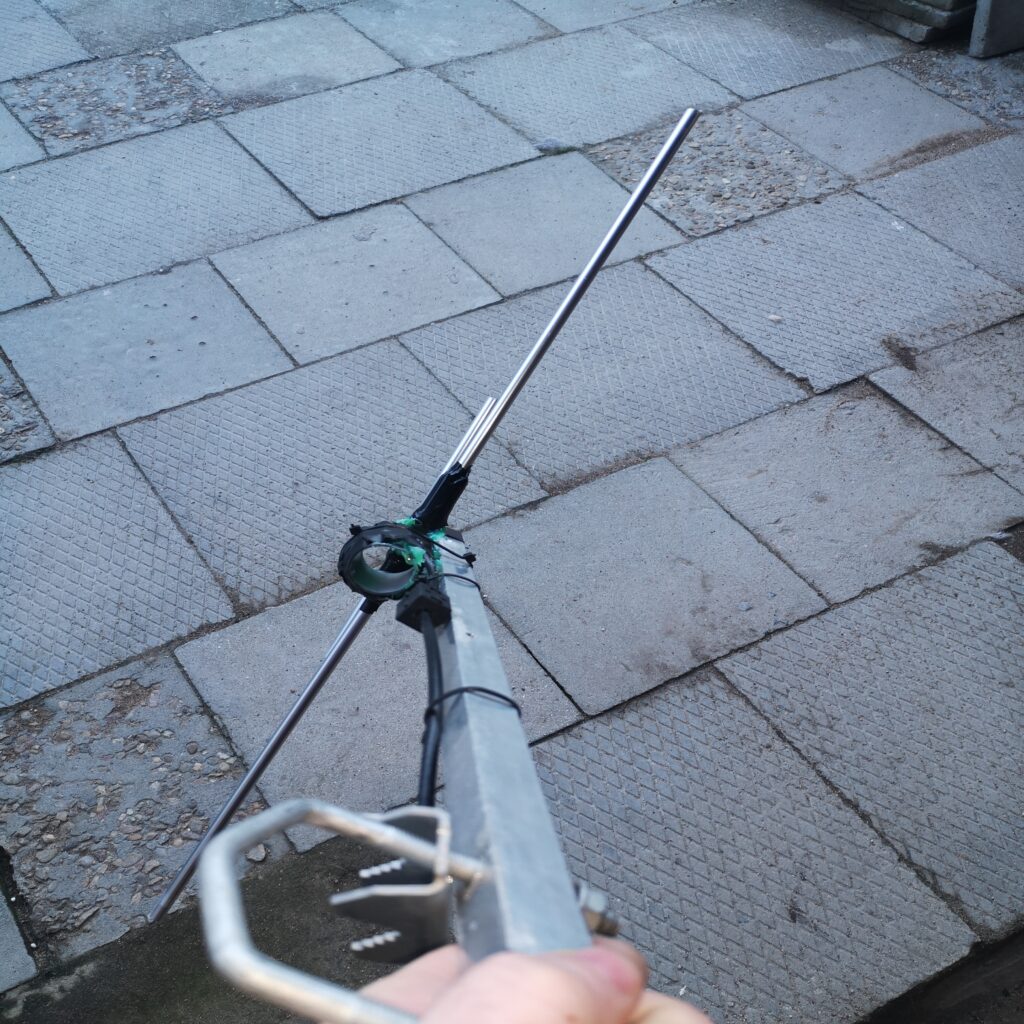

  11. Vše nyní upevníme na anténu pomocí stahovacích pásků

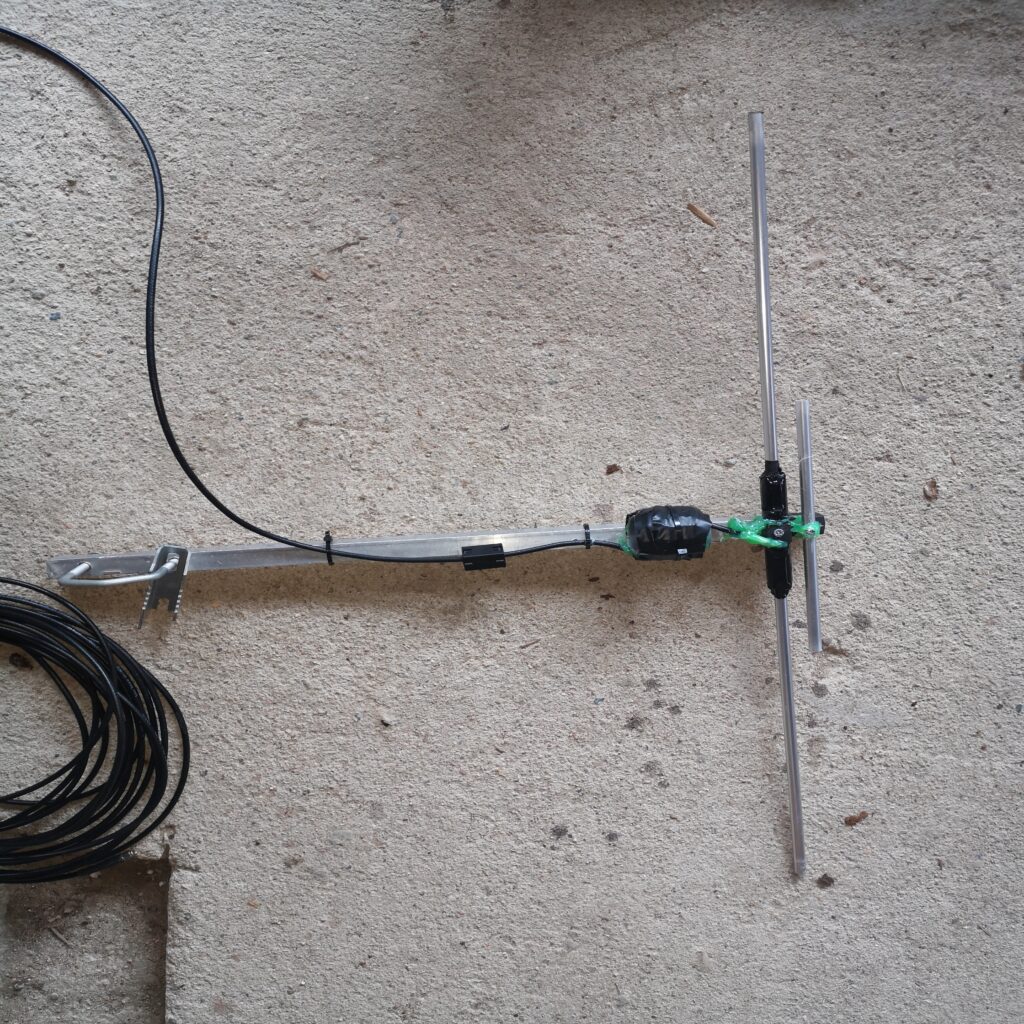

  12. Teď je anténa hotová a pro jistotu změřte její hodnoty na patřičném přístroji, například analyzátorem

Přeji hodně úspěchů při stavbě. George Opatovice
